Wymiana przełączników świateł w ciągnikach

Massey-Ferguson 135/230/231/235/255/265/535/555/565

i pochodnych Ursus 2812-3514





Wymiana przełączników świateł w ciągnikach MF, nie powinna nastręczać trudności i należy do łatwiejszych czynności .

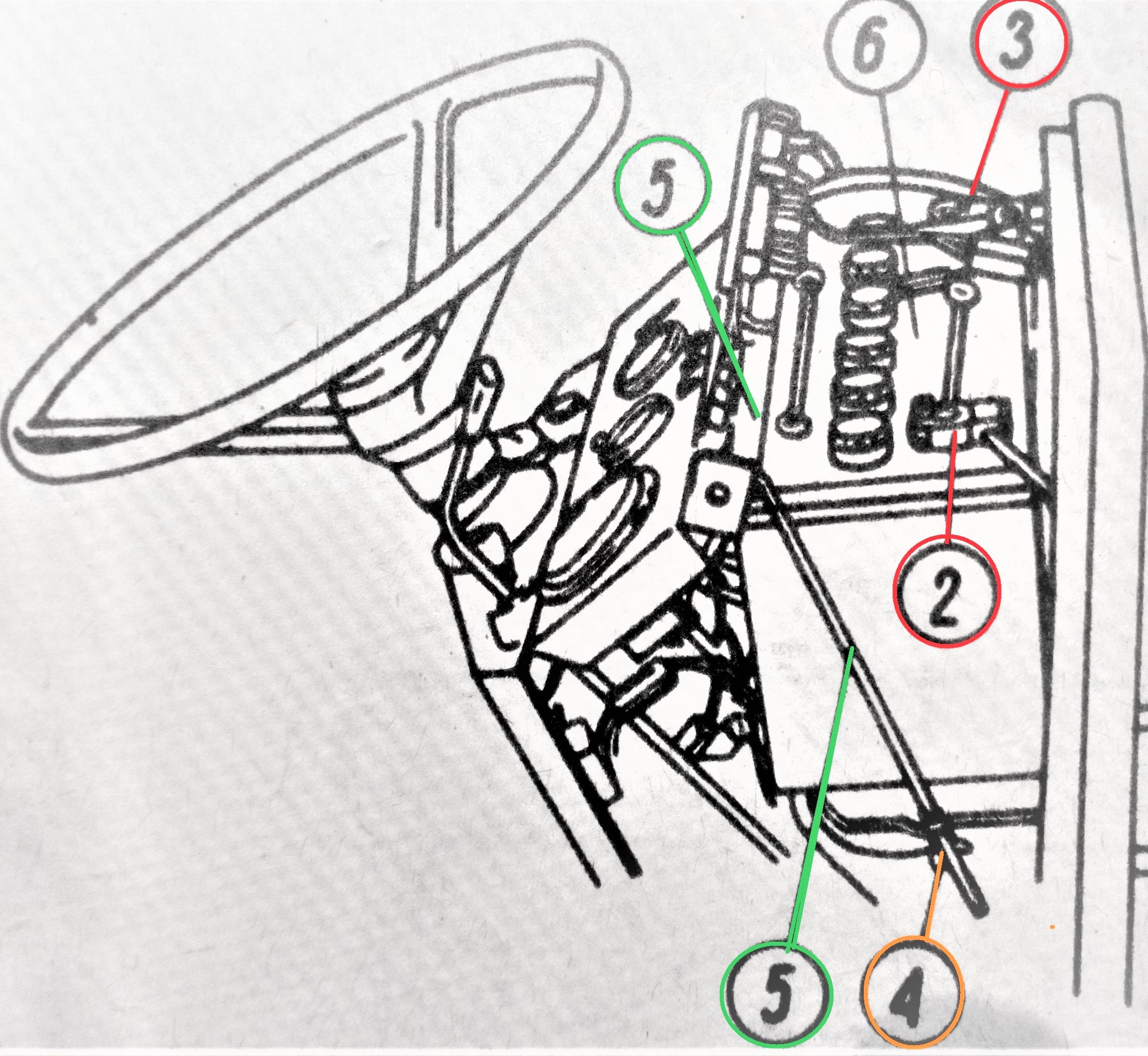

W celu dostania się do przełącznika świateł, należy najpierw wymontować akumulator znajdujący się za tablicą rozdzielczą:



• Wymontować osłonę tablicy rozdzielczej

• Odłączyć przewody : akumulator – masa od bieguna ujemnego – na rysunku pozycja nr 2, oraz dodatni pozycja nr 3

• Odkręcić dwie nakrętki skrzydełkowe, zdjąć dwie podkładki sprężyste i dwie podkładki – pozycja nr 4

• Wyjąć dwa pręty nr 5 i zdjąć kątownik z akumulatora

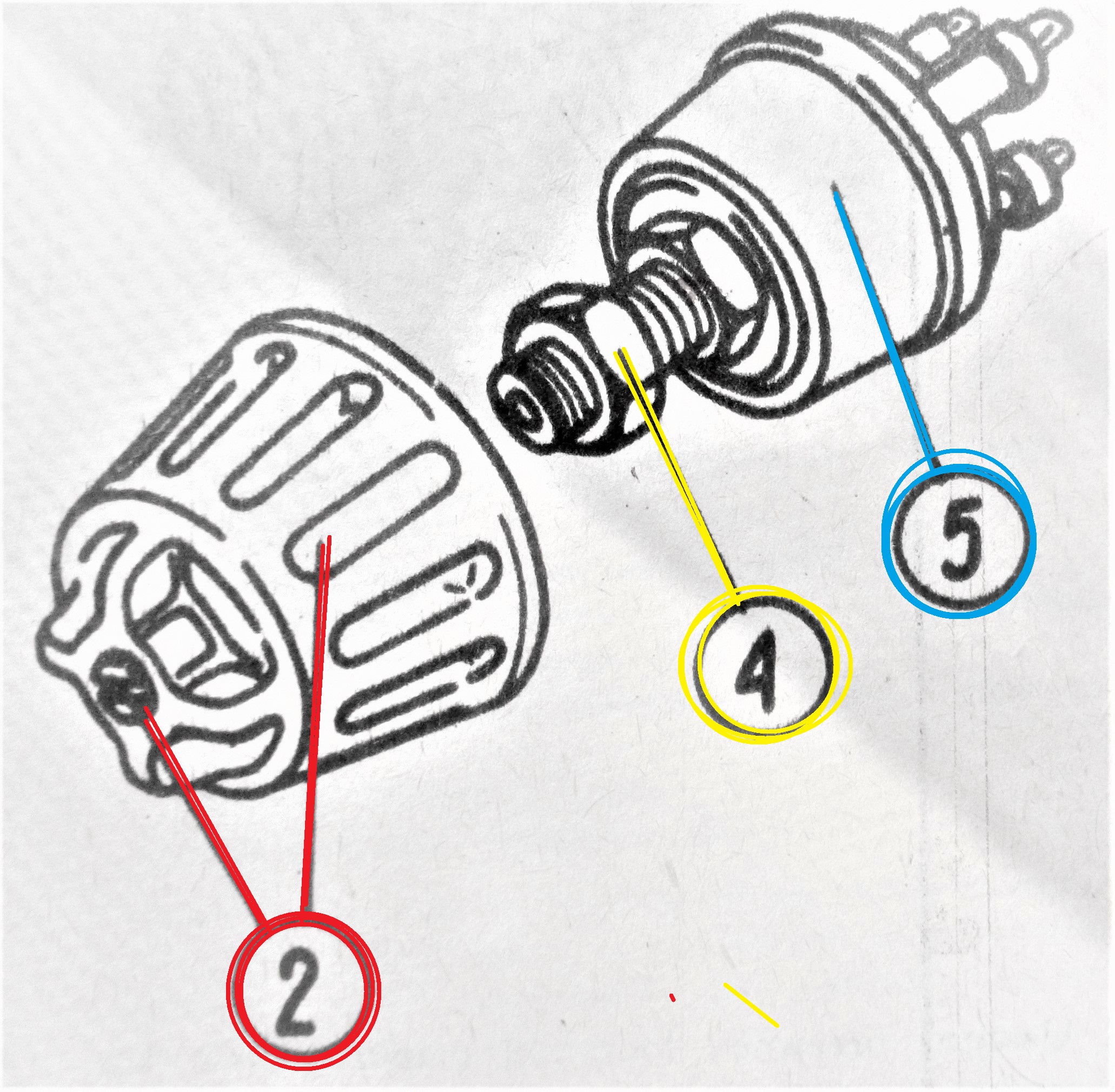

Demontaż przełącznika świateł :

• Odkręcić wkręt – pozycja nr 2 mocujący pokrętło przełącznika i zdjąć pokrętło

• Odłączyć przewody ( w celu ułatwienia ponownego podłączenia, warto zaznaczyć przewody )

• Odkręcić nakrętkę – pozycja nr 4

• Wyjąć przełącznik świateł – pozycja nr 5 z tablicy (od tyłu)

Montaż w odwrotnej kolejności, przewody łączyć zgodnie ze schematem.



Demontaż przełącznika kierunkowskazów:

• Wykręcić wkręt – pozycja nr 2 i zdjąć pokrętło przełącznika

• Odłączyć przewody – pozycja nr 3 ( w celu ułatwienia ponownego podłączenia, warto zaznaczyć przewody )

• Odkręcić nakrętkę– pozycja nr 4

• Wyjąć przełącznik świateł – pozycja nr 5 z tablicy (od tyłu)

Montaż w odwrotnej kolejności, przewody łączyć zgodnie ze schematem

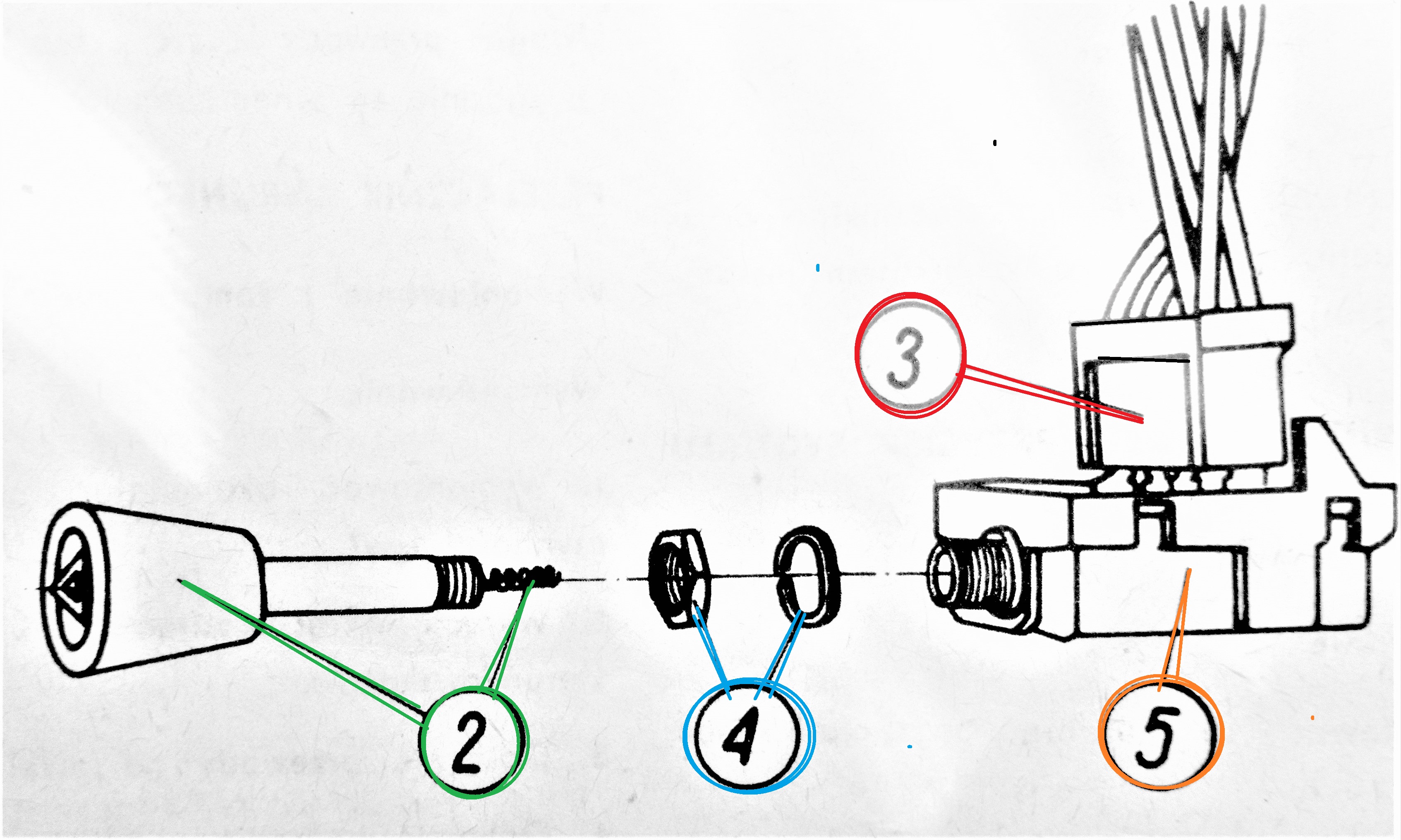

Demontaż włącznika świateł awaryjnych:

• Ustawić włącznik w położeniu „włączony”, a następnie odkręcić gałkę i wyjąć z niej sprężynę – pozycja nr 2

• Odłączyć kostkę przewodów – pozycja nr 3

• Odkręcić nakrętkę i zdjąć podkładkę – pozycja nr 4

• Wyjąć przełącznik świateł – pozycja nr 5 z tablicy (od tyłu)

Montaż w odwrotnej kolejności
